AM 900 | Ventilationsanlæg velegnet til større lokaler

AM 900 er et balanceret decentralt ventilationsanlæg med varmegenvinding, der tilbydes i to forskellige versioner til henholdsvis opblandings- og fortrængningsventilation. De forskellige ventilationsprincipper giver ventilationsanlægget store anvendelsesmuligheder og modellen vælges afhængigt af lokalets indretning og anvendelse.

Anlægget kan placeres frit på gulvet eller diskret mellem skabe, som en integreret del af lokalet. Ventilationsanlægget kan behovsstyres, som alle Airmaster anlæg, med f.eks. CO2-sensor, bevægelsessensor (PIR), eller hygrostat. Anlægget kan leveres med separat betjeningspanel, men kan også tilsluttes central styring.

AM 900 er registreret i databasen for byggeprodukter, som kan anvendes i Svanemærket byggeri.

Eksempler på anvendelsesområder:

Kontorer
Mødelokaler
Institutioner
Fitnessrum og lignende

AM 900 data

Tekniske data

Tekniske data	Filterklasse	30 dB(A)	35 dB(A)
Opblanding
Maksimal kapacitet	ePM10 75% ePM1 55% ePM1 80%	690 m3/h 669 m3/h 649 m3/h	830 m3/h 805 m3/h 780 m3/h
Kastelængde		6 m v. 690 m3/h	7,2 m v. 830 m3/h
Fortrængning
Maksimal kapacitet	ePM10 75% ePM1 55% ePM1 80%	650 m3/h 631 m3/h 611 m3/h	800 m3/h 776 m3/h 752 m3/h
Nærzone (0,2 m/s)		Nærzone fra armatur, ca. 1,2 m v. 650 m3/h	Nærzone fra armatur, ca. 1,5 m v. 800 m3/h
Nominel strøm*		1,8 A
Nominel optaget effekt*		240 W
Eltilslutning		1 x 230 V + N + P / 50 Hz
Kanaltilslutninger		Ø315 mm
Kondensafløb		Ø4/6 mm
Vægt		180 kg
Modstrømsvarmeveksler		3 stk. PET
Tilluftfilter		ePM10 75%, ePM1 55% eller ePM1 80%
Fraluftfilter		ePM10 75%
Farve, kabinet		RAL 9010 (hvid)
Forsyningskabel		3 x 1,5 mm2
Anbefalet forsikring		13A
Lækagestrøm		<-6 mA
Dimension (BxHxD)		Opb.: 800 x 2323 x 602 mm
		Fort.: 800 x 2323 x 687 mm
Minumim loftshøjde		2490 mm
* Ved filterklasse, tilluft/fraluft: ePM10 75%/ePM 10 75%

El-varmeflade	Forvarme	Eftervarme
Varmeeffekt	1500 W	1050 W
Termosikring, automatisk reset	75 grader C	75 grader C
Termosikring, manuel reset	120 grader C	120 grader C

Vandvarmeflade		Eftervarme
Maksimal drifttemperatur		90 grader
Maksimal drifttryk		10 bar
Varmeeffekt		2345W*
Tilslutningsdimension		1/2 (DN 15)
Materiale rør/finner		Kobber/aluminium
Åbne-/lukketid motorventil		60 s
*Kapacitet ved: frem/retur temperatur 60/40 grader C, vandmængde 111 l/h

Standard og optioner

Standard og optioner (x: standard o:option)	AM 900
Bypass	x
El-forvarmeflade	o
El-eftervarmeflade	o
Vandeftervarmeflade (opblandingsmodellen)	o
CO2-sensor (indbygget)	o
Kondenspunpe	o
Motoriseret afkastspjæld	x
Motoriseret tilluftsspjæld	x
Kapacitiv return for motoriseret spjæld	o
Modstrømsvarmeveksler (PET)	x
Energimåler	o

Kastelængde og nærzone

Kastelængde, opblandingsprincip

Vist for luftmængden 830 m3/h. Ved andre luftmængder kan kastelængde ekstrapoleres: L2 = L1 x q2 / q1.

AM 900-anlægget spreder indblæsningsluften under loftet afhængig af den givne luftmængde. Illustrationen synliggør ved den blå farvetone spredningsmønster og kastelængde.

1. Indblæsningsmønster set oppe fra, symmetrisk indblæsning (standard).
2. Indblæsningsmønster set oppe fra, asymmetrisk indblæsning.
3. Indblæsningsmønster set fra siden.

Kastelængden og spredning af tilluften i rummet kan tilpasses det enkelte lokales geometri ved at indstille indblæsningsåbningen med en fladtang (se installationsvejledning).

Note vedrørende indbygningshøjder AM 900 passer i et rum med minimum loftshøjde 2,49 m. Indblæsningsmønster vil etablere sig som vist ved denne højde.

AM 900 vil også fungere ved større loftshøjder, op til 4,50 m har været afprøvet. Højde over 2,50 m bør fratrækkes kastelængden.

Nærzone, fortrængningsprincip

Resultatet er gældende for en undertemperatur på indblæsningsluften på 3-5°C.

Versioner

AM 900 HM - indblæsning i top

AM 900 HM er en horisontal version, hvor indtag og afkast føres bagud fra anlægget. Indblæsningsristen er på toppen af anlægget og ventilerer efter princippet om opblandingsventilation.

AM 900 HMF - indblæsning øverst på fronten

AM 900 HMF er en horisontal version, hvor indtag og afkast føres bagud fra anlægget. Indblæsningsristen er i den øverste del anlæggets front og ventilerer efter princippet om opblandingsventilation.

AM 900 VM - indblæsning i top

AM 900 VM er en vertikal version, hvor indtag og afkast føres op gennem anlæggets top. Indblæsningsristen er ligeledes på toppen af anlægget og ventilerer efter princippet om opblandingsventilation.

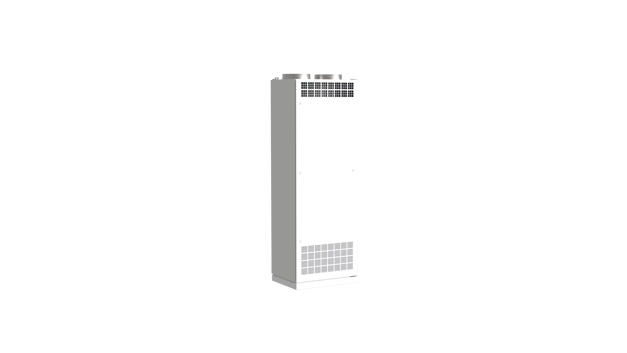

AM 900 VMF - indblæsning øverst på fronten

AM 900 VMF er en vertikal version, hvor indtag og afkast føres op gennem anlæggets top. Indblæsningsristen er i den øverste del af anlæggets front og ventilerer efter princippet om opblandingsventilation.
